Was ist der Unterschied zwischen U-Wert und Ψ-Wert?

Der U-Wert beschreibt den Wärmedurchgang einer homogenen Bauteilfläche. Der Ψ-Wert (Psi) erfasst den zusätzlichen Wärmeverlust an Bauteilanschlüssen und Ecken – typische Wärmebrücken.

Wann ist ein Wärmebrücken-Nachweis Pflicht?

Bei vielen Neubau- und Effizienzhaus-Nachweisen, bei freiwilligen Ψ-Wert-Optimierungen und wenn Förderprogramme oder der GEG-Nachweis detaillierte Randbedingungen verlangen. Im Zweifel vor Baubeginn klären.

Wärmebrücken-Nachweis

An Ecken, Anschlüssen und Durchdringungen verliert jedes Gebäude unverhältnismäßig viel Wärme. Der normgerechte Nachweis zeigt, wo das passiert – und ob Ihre Planung fördersicher und schadensfrei ist.

Nachweis anfragen Beispiel ansehen

Gebäudemodell mit markierten Wärmebrücken – thermische Schwachstellen an Fensterbank, Balkon und Ecke — 3D-Modell: Wärmebrücken an kritischen Bauteilanschlüssen (Beispiel aus der Praxis)

Warum brauchen Sie einen Wärmebrücken-Nachweis?

Für Laien weniger sichtbar – für Architekten, Bauleitung und Förderanträge oft unverzichtbar.

Förderung & GEG

Bei Effizienzhaus-Stufen, Neubau-Nachweisen und vielen Sanierungsprogrammen müssen Wärmebrücken berücksichtigt oder nachgewiesen werden – sonst drohen Abzüge oder Ablehnung.

Schimmel & Mehrverbrauch

Kalte Innenoberflächen an Balkonen, Fensterbänken oder Betonstürzen senken die Behaglichkeit und erhöhen das Risiko für Tauwasser und Schimmelpilz.

Planungssicherheit

Der Ψ-Wert quantifiziert den Mehrverlust an Bauteilanschlüssen. So lassen sich Details optimieren, bevor teure Nachträge auf der Baustelle anstehen.

So sieht die Auswertung aus

Das Beispiel wurde manuell gerechnet – mit Temperaturverlauf und Ψ-Wert nach DIN 4108 Beiblatt 2 (2019). Keine FE-Software nach DIN EN ISO 10211.

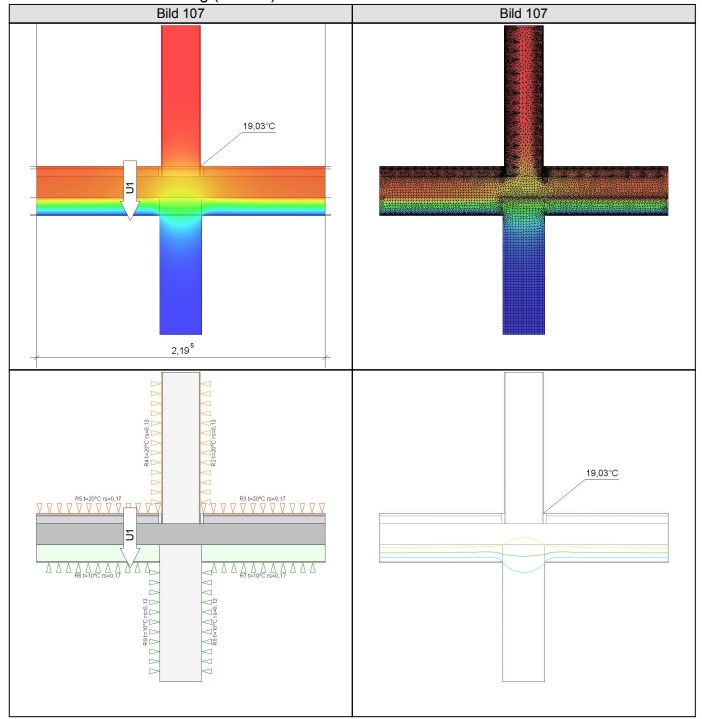

Isothermen und Temperaturverlauf an einer Wärmebrücke – manuell erstellte Auswertung — Temperaturverlauf & Isothermen: Wo die Innenoberfläche abkühlt, entsteht die Wärmebrücke.

Gebäudeansicht mit hervorgehobenen Wärmebrücken-Details — Gebäudeübersicht: Typische Detailpunkte im Modell (Fensterbank, Balkon, Außenecke).

Ψ = −0,140 W/(m·K) · Psi-Wert U1

L2D = +0,390 W/(m·K) · thermischer Leitwert

U1 = 0,24 W/(m²·K) · ungestörter U-Wert

Beispiel aus der Praxis (Auszug)

Detailpunkt U1 – Materialaufbau, Randbedingungen und Ψ-Wert-Berechnung. Vollständige Nachweise stellen wir projektspezifisch bereit.

Materiallegende (λ-Werte)

Material	Wärmeleitfähigkeit λ
Beiblatt 2 (2016) – Estrich	1,400 W/(m·K)
Beiblatt 2 (2016) – Putz	0,700 W/(m·K)
Beiblatt 2 (2016) – Stahlbeton	2,300 W/(m·K)
Beiblatt 2 (2016) – Wärmedämmung	0,035 W/(m·K)
Fliesen	1,300 W/(m·K)
Heraklith Tektalan	0,035 W/(m·K)
Heraklith Deckschicht	0,100 W/(m·K)
Hohlblöcke aus Leichtbeton 1400	0,620 W/(m·K)

Randbedingungen & Wärmeströme

Nr.	Temp.	Rsi/Rse	Länge	Wärmestrom
R 1	—	—	1,37 m	—
R 2	20,00 °C	0,13	1,07 m	0,861 W/m
R 3	20,00 °C	0,17	0,95 m	4,017 W/m
R 4	20,00 °C	0,13	1,07 m	0,861 W/m
R 5	20,00 °C	0,17	0,95 m	4,017 W/m
R 6	10,00 °C	0,17	0,94 m	−2,382 W/m
R 7	10,00 °C	0,17	0,94 m	−2,384 W/m
R 8	10,00 °C	0,13	0,91 m	−2,494 W/m
R 9	10,00 °C	0,13	0,91 m	−2,496 W/m

U-Wert & Ψ-Wert (manuell gerechnet)

Größe	Wert	Anmerkung
U1 – Länge	2,195 m	ungestörter Bereich
U1 – U-Wert	0,24 W/(m²·K)	Korrekturfaktor F_e = 1,00
Leitwert L2D	+0,390 W/(m·K)	Manuelle Berechnung, 2 Temperatur-Randbedingungen
Ψ-Wert (U1)	−0,140 W/(m·K)	Formel: −0,242 × 2,195 × 1,000 = −0,530 W/(m·K) → Ψ = −0,140 W/(m·K)

Ein negativer Ψ-Wert bedeutet in diesem Detail: Der Anschluss ist thermisch günstiger als der pauschale Standardwert – die Konstruktion wurde also erfolgreich optimiert.

Was JFR ImmoEnergy liefert

Manuelle Ψ-Wert-Berechnung nach DIN 4108 Beiblatt 2
f_RSI / Oberflächentemperaturen nach DIN 4108-2
Temperaturverlauf, Isothermen & dokumentierte Auswertung (von Hand)
Einbindung in Energieausweis, iSFP & Förderanträge

Ergänzend: U-Wert-Rechner · Heizlast-Rechner

Wärmebrücken-Nachweis anfragen

Für Architekten, Bauherren & Sanierer in Bielefeld und OWL – auch digital mit Plancheck.
